长杰搅拌桩信息化系统安装调试全过程

本月底，小编有幸与同事一起来到位于上海的工地参观，并且在同事的安装操作下，记录下了长杰搅拌桩信息化的安装调试全过程。

本次项目位于上海松江区，项目是沪苏湖铁路建设项目，具体项目详情小编不便透露。工地环境处于郊区，为铁路项目，所以周边离聚居地并不是很远。

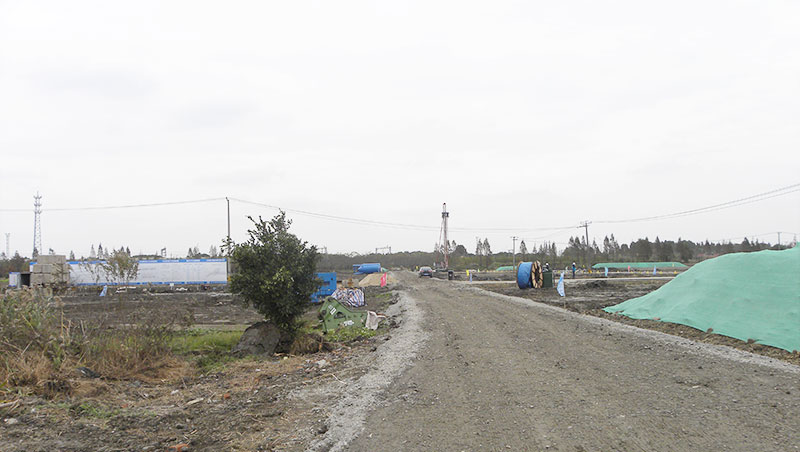

上海项目工地现场

项目目前处于前期施工阶段，所以机械设备并不是很多且比较分散，当前工地内的机械以搅拌桩为主，本次我们安装的也是长杰科技的CJ-M3搅拌桩监测系统。

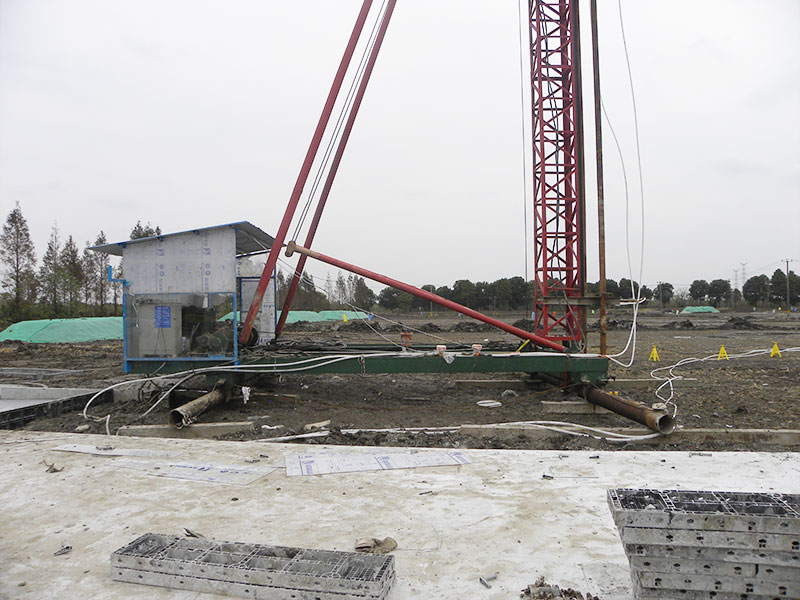

工地内的搅拌桩机器

在到来之前，小编并没有见过真正的搅拌桩机器，眼前的这台看起来并不复杂的机器就是打桩的搅拌桩机了，觉得有点不可思议。

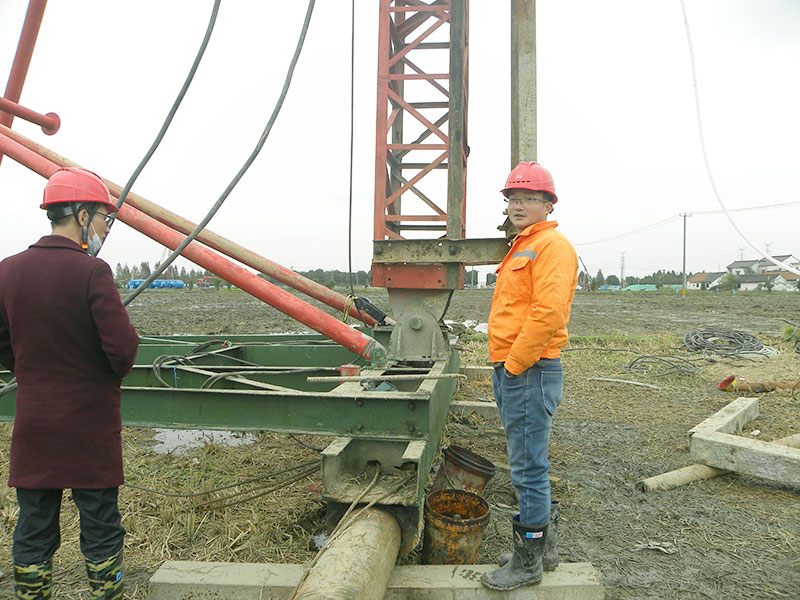

长杰交付部门汪经理在机器前留影

本次参观就是主要的目的是交付项目部先前订购的一台搅拌桩系统监测仪，所以交付部门需要给这台搅拌桩机器安装好全部的配件和监测仪主机。

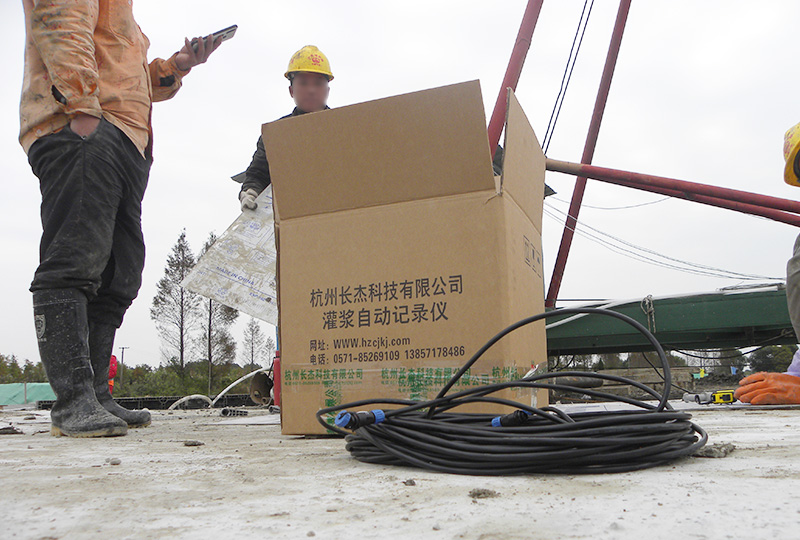

长杰搅拌桩监测仪的外包装

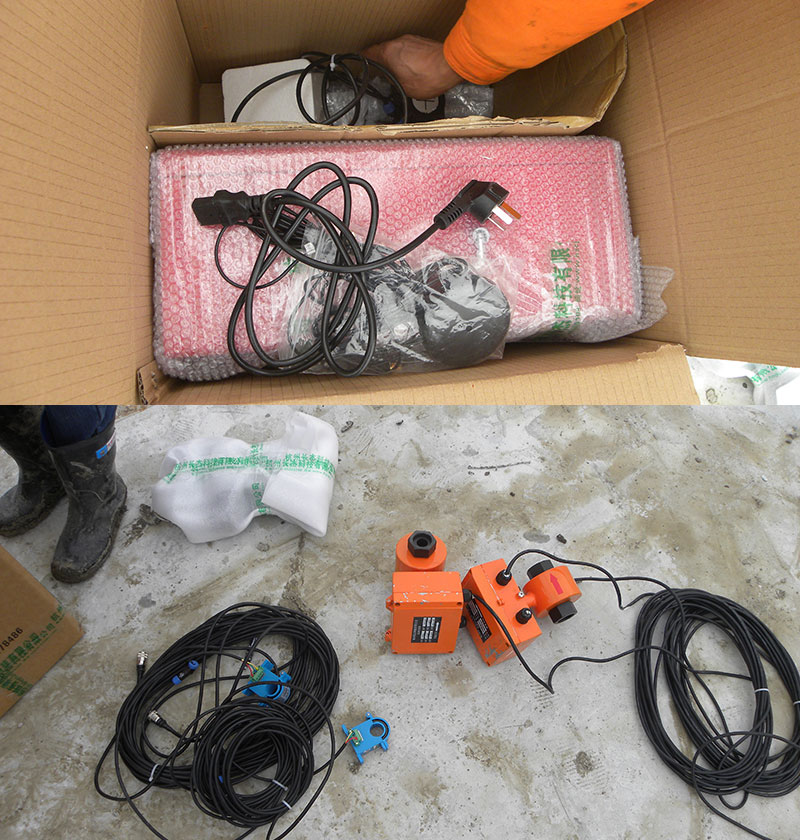

长杰搅拌桩监测仪的大致配件

搅拌桩监测仪的配件看项目部自己的需求和桩机设备的需求，并非每个项目都一定是这些配件，可能多也可能少，但是每一样配件都是对应每一个数据采集，到时候会反映到监测仪主机上的。

准备后所有的已有配件后，然后开始安装搅拌桩监测仪，机器的大致安装位置用下图大致标示了，每个配件的功能不一样，所以需要分开在不同的地方安装，以采集不同的数据参数。

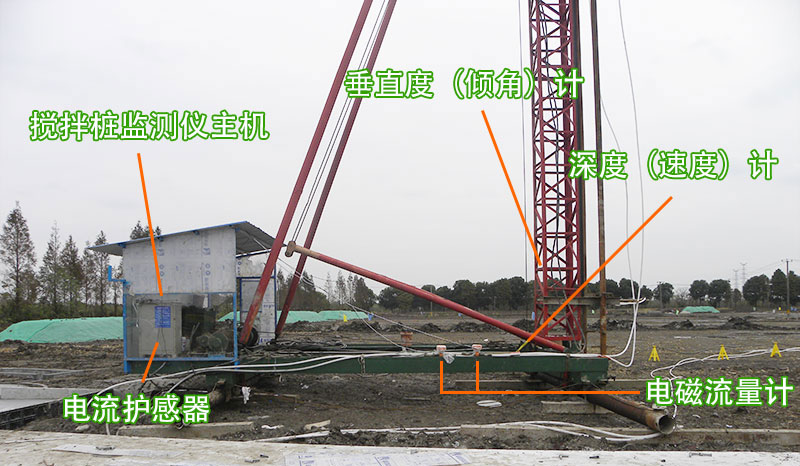

主机和配件的安装位置

大致位置如上，图中标示了各配件和主机的位置，然后分开查看安装的场景。

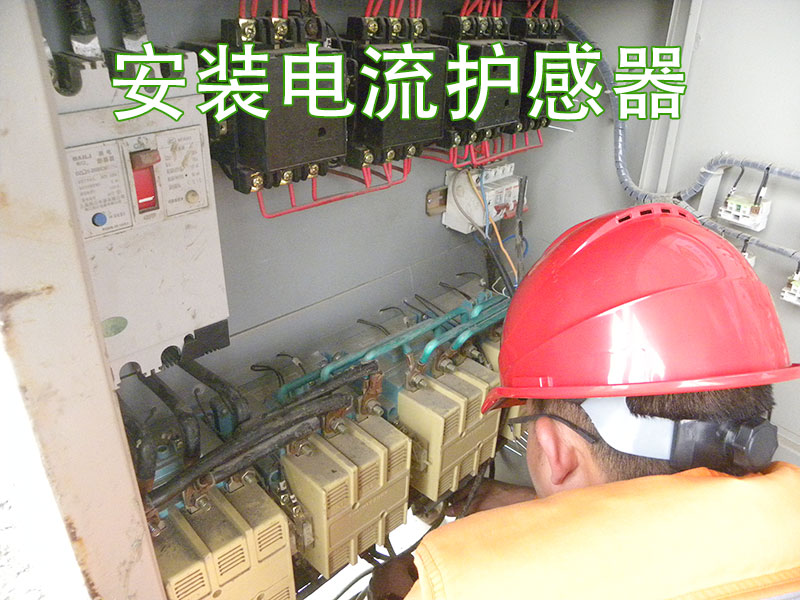

第一步：安装电流护感器；

电流护感器属于监测当前电流多大安培的仪器，设备很小，只需要套在电线上就可以了。根据物理电磁感应的原理，当电流加大电磁感应越强的原理检测当前电流参数多大，从而得出电流数据参数。

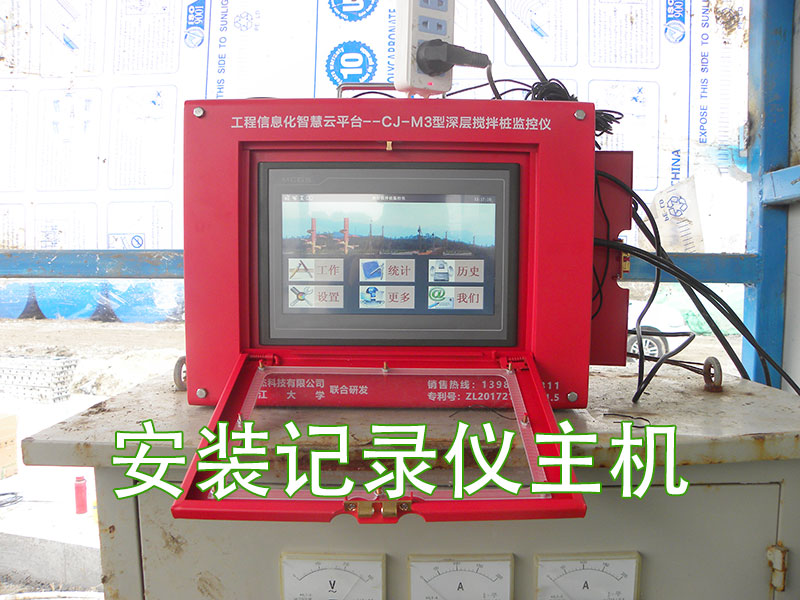

第二步：安装搅拌桩监测仪主机；

这台红色的机器是长杰科技为了监测搅拌桩桩基施工而研发的专业记录仪，大部分的工作都是它来执行的，所以是所有部件里的老大哥。搅拌桩桩基施工监测仪是具体操作不是文章的内容，所以我们主要是一度主机的风采。

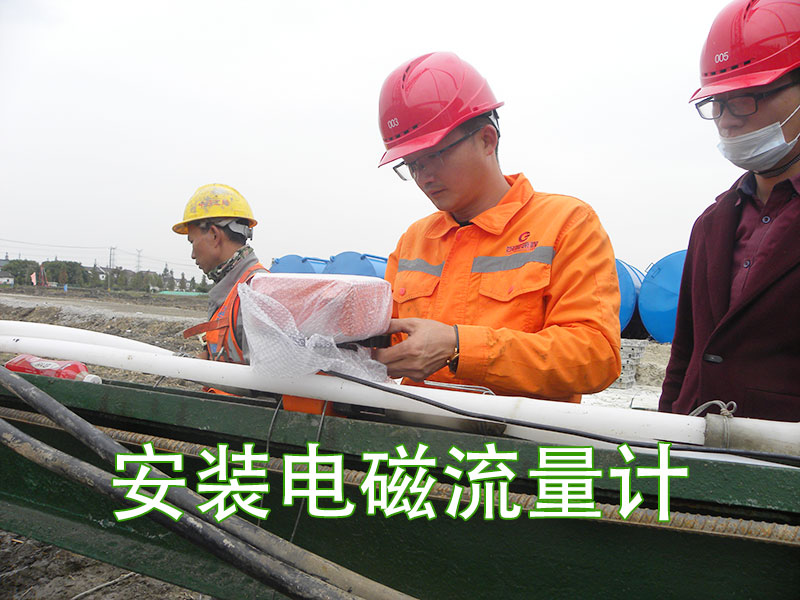

第三步：安装电磁流量计；

电磁流量计是用来监测从其中过的泥浆流量，需要把仪器接在浆管的中间，当泥浆从泥浆泵中被传送到这里的时候，会读出当前流过了多少流量，经过主机计算就可以得出泥浆体积了。同时如果增加密度仪器，还可以计算出泥浆的密度。

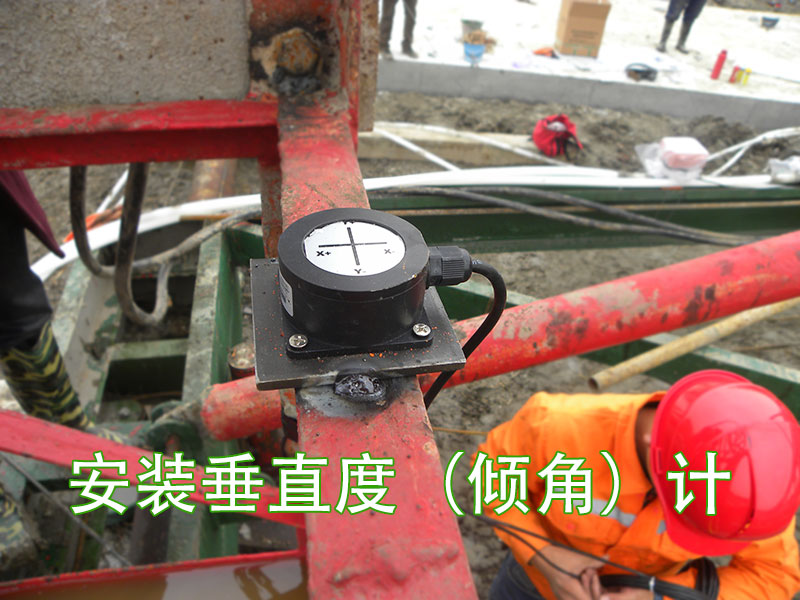

第四步：安装垂直度和倾角计；

倾角计是安装在桩机架子上，用来监测整个施工过程中，桩机是否出现倾斜的仪器。如果倾斜角度偏大，可能需要进行二次施工等。

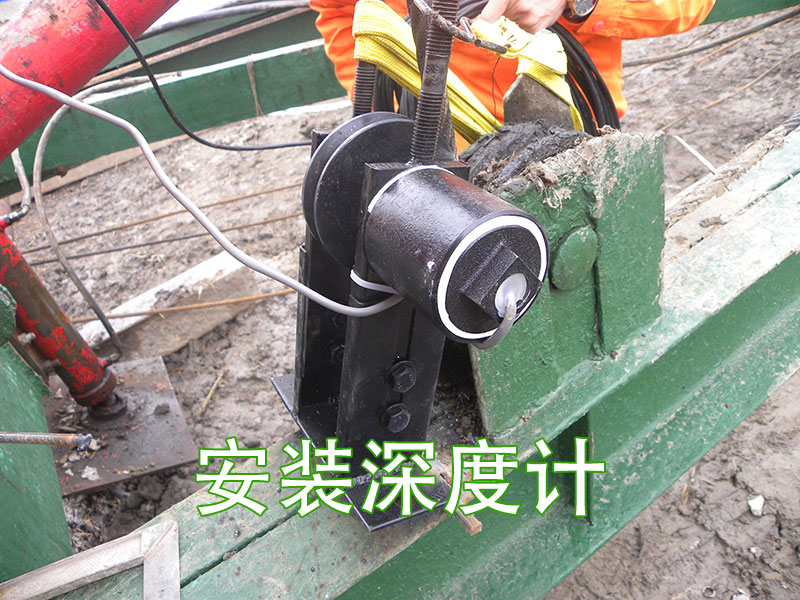

第五步：安装深度和速度计；

深度计分为集中不同的类型，对应不同的桩机，有的桩机是使用钢丝绳连接钻头，需要的就是图中这款。而深度计的原理是通过滑轮与钢丝绳的接触，当钢丝绳在缓缓收起或放下时，滑轮就会呈正向或方向旋转，如此便可以检测到钻头是提起还是放下，然后检测滑轮转到的速度，对应的线速度就是钢丝绳走过的距离，得出当前下降或提起的深度。

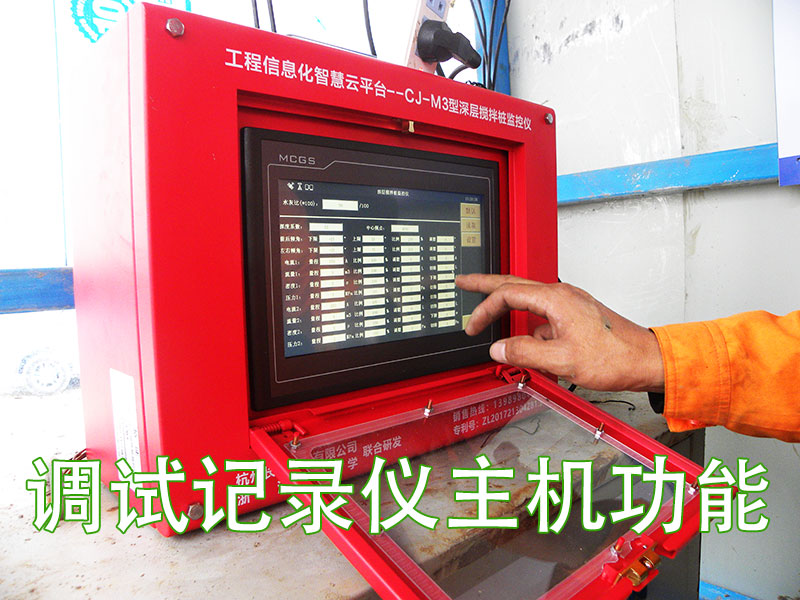

第六步：调试搅拌桩监测仪的主机；

很快就将所有配件全部安装完毕，并且可以调出监测仪的系统界面，进行施工前的设置。其中的设置步骤需要专业的人才会理解其中的方式，对小编这样的外行难免会有点难以理解，不过经过交付部经理的讲解，未来开启这台桩机的施工人员也很快理解了相关的操作。

经过不多久的的准备和安装，很快就将一台需要桩基施工信息化系统的搅拌桩安装上了系统，后面的就是测试和校准参数了。

安装完成后，交付部门的汪经理和业务经理在搅拌桩机前合影留念，也正式宣告长杰科技正式入驻此工地项目，未来会拓展更多的业务技术交流，帮助项目部实现全平台上云。

（现场小插曲）

在安装好所有的系统后，项目监理的人走过来问有没有直接在机器上打小票的功能。我们帮忙解释了一下，打小票功能是以往老式的机器，为了方便才提供一个打小票的功能，但是如今互联网发展那么快，早就淘汰了类似的功能，新型的桩机记录仪都是采用云平台系统展示和导出数据，支持web端一键导出，并且理论上永久保存桩机数据，无论是留档还是报备等，都可以直接在办公室打印施工记录在A4纸上进行保存，需要查看实时施工数据，只需要在电脑上访问：iot.hzcjkj.com，输入账号密码即可查看施工详情。所以时代在变化，科技行业从业者也需要与时俱进，墨守成规的企业注定会被时代抛弃的。
