工法桩数字化施工系统安装流程和图解

工法桩是杭州长杰科技科技推出的一系列桩基施工平台的集合，拥有多种工法类型，现在小编给大家看看工法桩的安装和工作场景。

安装工法桩记录仪常见需要的配件有电磁流量计，深度计，倾角计（垂直度计），记录仪主机，以及可能需要的lora（局域网组网仪器），接下来一起按步骤来看看。

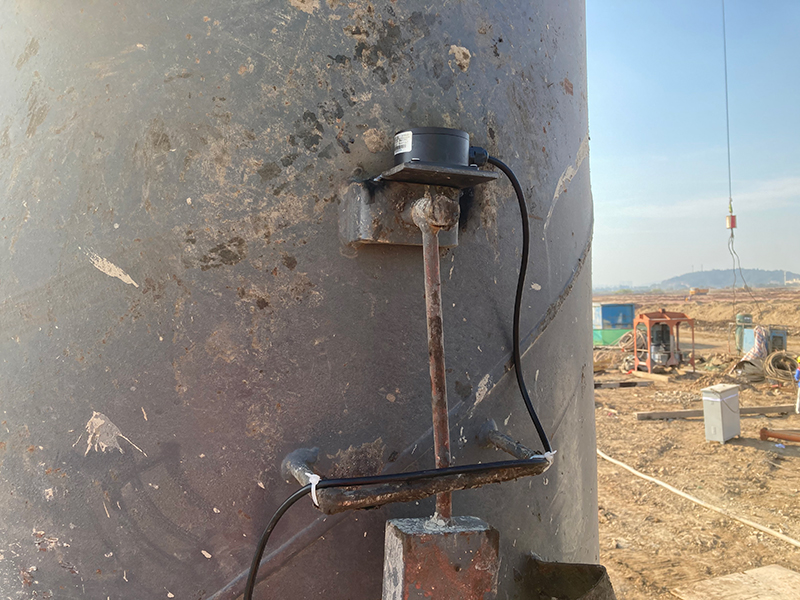

1、我们需要把倾角计安装到钻头上，倾角计的目的是防止钻头出现倾斜，导致桩孔出现斜面，不符合垂直施工的要求。

倾角计需要焊接到钻头上，未来保持水平，需要专业的工具和安装人员去安装。长杰的安装技术员是经过多年磨砺出的水平，安装水平也值得信赖。

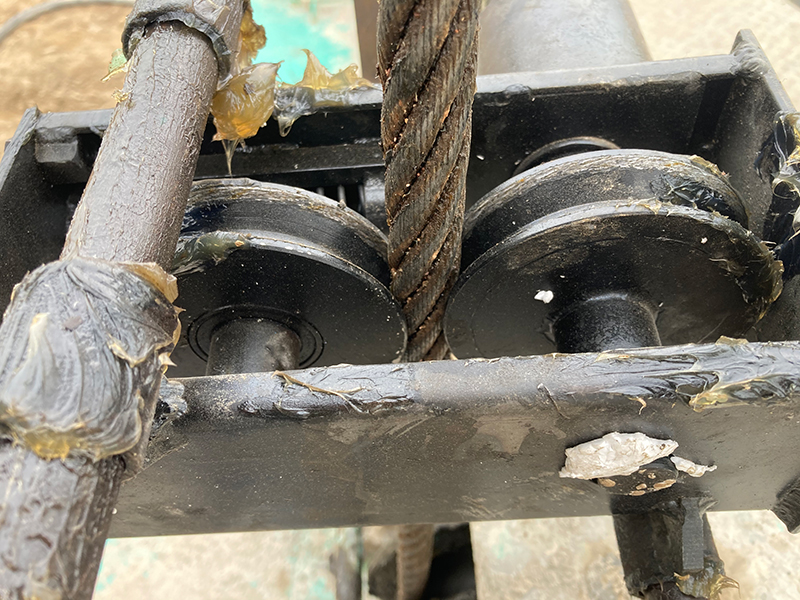

2、在钢丝绳的底端安装深度计，深度计常见的分为深度架和深度盘，以及其他深度仪器，钢丝绳适用深度架。

通过两个转动的圆盘卡住走动的钢丝绳，利用原盘的线速度记录钢丝绳走的长度，得出钻头当前下降或提起的深度，这个跟车轮与里程的原理差不多。

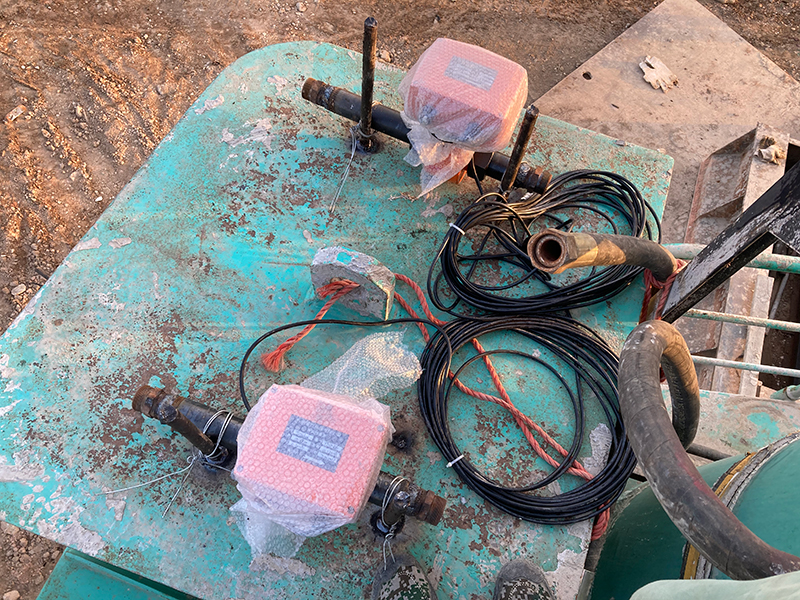

3、准备流量计安装在灌浆的管道上，或者其他适合的位置。流量计是很重要的配件，关系到浆量的监测，顺利与否都是与其相关的，所以流量计分为高端和中端的品质，高端流量计是进口传感器，数据更加精准，误差率更低，可以适用大部分工地的注浆要求。

该型号流量计为高端流量计，可以监测更高精度的流量，大型工地往往采用此型号流量计。

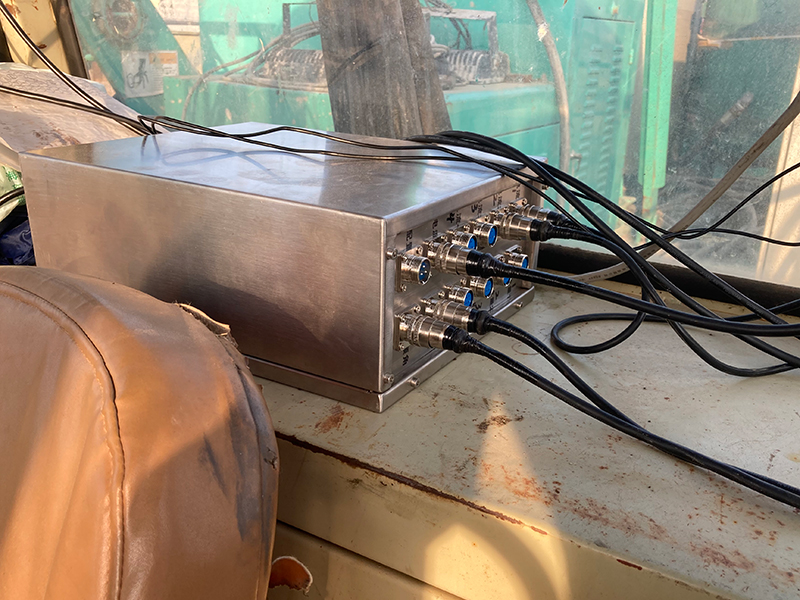

4、几组计量的仪器分别安装在不同的位置，可能距离很远，如果所有的数据通过有线传输，可能出现线路太绕有损坏危险，断电断线的可能性也就增加了。所以一般大型工地都需要增加一台lora作为数据中转，连接到记录仪主机和各传感器，负责数据的传递。

把lora和主机连接，主机就可以获取到传感器的数据，然后进行分析显示。

5、然后是连接记录仪主机，把主机安装在操作员的驾驶舱，可以方便操作员随时看到当前施工的情况，倾角多少需要调整吗？深度多少需要继续加深吗？实时数据交互可以更快捷地知道当前状态和调整方式。

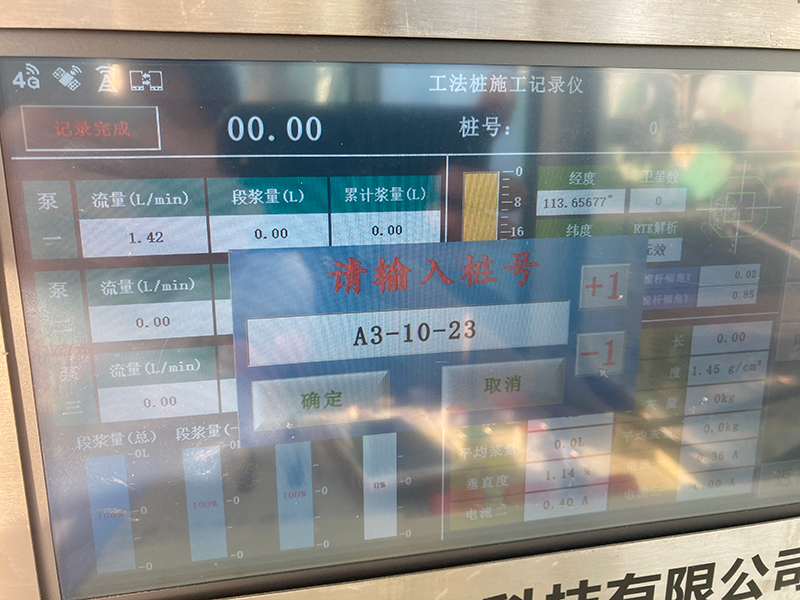

从记录仪输出的数据就可以看到桩机施工的状态了，然后外接4G或5G天线，可以把记录仪的数据传输到远程云服务器，就实现了物联网的功能。

长杰记录仪自带无线4G或5G模块，可自动获取优质的信号，使用天线自动连接最佳线路传输。至此整个工法桩记录仪的安装流程完成，然后测试试用验收即可。

杭州长杰科技针对多种桩机类型都研发了对应的桩机信息化管理系统，未来还会努力把系统进行合并，希望使用一台记录仪就能记录所有桩机的信息，到那时就可以采购一台全功能记录仪进行使用。如有兴趣咨询桩基信息化的相关信息，可咨询官方客服。
