超灌控制仪应用技术

工程项目作为“小改小革”的创新基地和练兵场，现场技术人员的小攻关、小发明、小设计、小改革等等，为项目降本增效发挥了重要作用。公司历来十分重视科技创新，积极推广应用“新工艺、新技术、新材料、新设备”，优化施工生产工艺流程，以技术进步降低生产成本和安全风险。小改小革，虽然细小，但是一经推广开来，就会起到降低成本、提高效率的作用。从今天起公司官微推出《创新创效进行时》专题，细数“小改小革”的大学问……

在桥梁桩基施工中，桩基超灌高度不容易精确掌握，很容易造成桩头过高，增加混凝土浪费。为准确掌握超灌高度，有效控制桩头混凝土用量，中兰铁路项目在施工中应用了《桥梁桩基超灌控制仪应用技术》，对全线5134根桩基超灌监测，确保桩头超灌高度控制在50至60厘米，较以往施工节约混凝土1574方。

下面让我们共同学习该技术的原理和操作方法。↓↓↓

01

概述

在设备开机情况下，将设备传感器埋入至混凝土中进行标定，待绿色指示灯亮起时，代表仪器标定成功。仪器标定成功后，采用扎带将夹具固定到钢筋笼顶部钢筋主筋上，固定牢固后，将传感器插入夹具中，并用一根扎带将传感器与夹具和钢筋笼主筋再次加固，最后将传感器随钢筋笼同步放至钢筋笼设计位置，开始灌注桩基混凝土，待设备上绿灯亮起时，表示混凝土已灌至设计高度，取出传感器，完成本次桩基灌注。

02

工艺流程

设备标定

传感器固定

钢筋笼及传感器下放

桩基混凝土灌注

观察指示灯

停止桩基混凝土灌注

03

操作要点

01 设备标定

设备进场后，对设备进行测试和标定，在设备开机的情况下，将传感器埋入至混凝土中，待设备绿灯亮起，表示设备标定成功。

02 传感器固定

采用扎带将传感器夹具固定到桩基钢筋笼顶部，然后将传感器插入到夹具中，尽量使传感器与钢筋笼主筋保持平行，并用一根扎带将传感器与夹具和桩基钢筋笼主筋固定。

03 钢筋笼及传感器下放

传感器固定牢固后，使其慢慢随钢筋笼进行下放，下放时应保持传感器放线速度与钢筋笼下放速度一致，且钢筋笼不发生扭转。

04 桩基混凝土灌注

钢筋笼下放至设计标高处时，开始进行桩基混凝土灌注，待桩头混凝土灌注至接近桩顶标高位置时，放慢混凝土灌注速度，以便桩头标高控制。

05 观察指示灯

通过观察设备上的指示灯变化情况，时刻掌握桩头标高，当黄灯亮起时，表示桩头浮浆已达到指定位置；当绿灯亮起，表示混凝土已灌至设计标高位置。

06 停止桩基混凝土灌注

灌注结束后，将传感器取出，清洗干净，以便下次使用。

04

现场应用照片

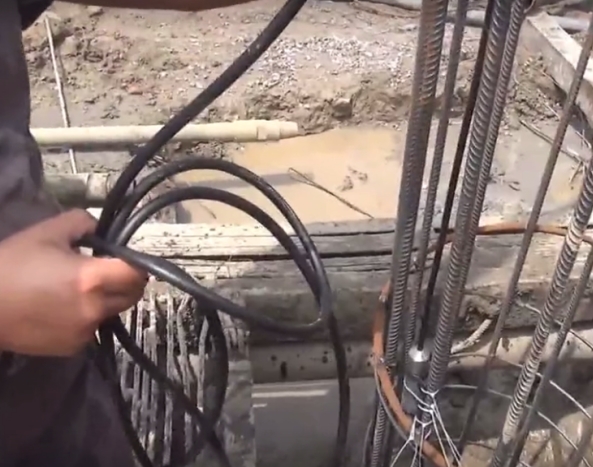

灌无忧超灌控制仪    传感器与钢筋笼顶部主筋加固

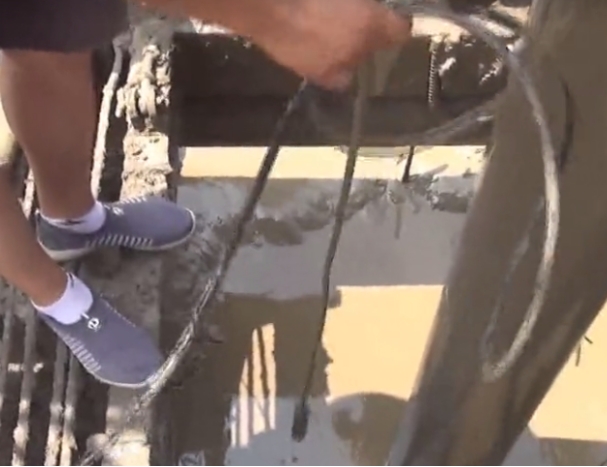

 传感器随钢筋笼下放                取出传感器
